En elascensorEn la industria, elegir la dimensión correcta es crucial para garantizar la practicidad y la seguridad. Las dimensiones de la cabina de un ascensor estándar afectan directamente su capacidad de carga y la comodidad de los pasajeros, y cada modelo tiene estándares de dimensiones estrictos, que van desde diseños compactos para ascensores de pasajeros hasta diseños espaciosos para ascensores de observación.
La dimensión del hueco decide si el ascensor encaja y funciona bien. Necesita suficiente espacio para la cabina, el contrapeso, los rieles guía y el mantenimiento. Las dimensiones de las puertas del ascensor también son importantes para facilitar el acceso de los pasajeros y el movimiento de la carga.
Las dimensiones de las puertas de los ascensores también son importantes. Se relaciona con la comodidad de la entrada y salida de pasajeros, así como del transporte de carga. Las dimensiones adecuadas de la puerta garantizan un flujo fluido de pasajeros y mejoran la eficiencia del ascensor.
1. Ascensor de pasajeros
Ascensor de pasajerosLas dimensiones del coche dependen de su capacidad. Las capacidades habituales son 450 kg, 630 kg, 800 kg y 1000 kg. Un ascensor de 630 kg tiene una cabina de aproximadamente 1100-1350 mm de ancho, 1400 mm de profundidad y al menos 2200 mm de altura.
Los ascensores más pesados hacen que los coches sean más grandes. Uno de 800 kg puede tener 1350 mm de ancho, la misma profundidad y altura. Un ascensor de 1000 kg es más espacioso, suele tener 1600 mm de ancho, 1400 mm de profundidad y más de 2200 mm de alto.
Los diferentes tipos residenciales tienen diferentes requisitos de dimensiones de ascensores. En los edificios de apartamentos, los ascensores suelen ser compactos para ahorrar espacio. Por lo tanto, son comunes las cabinas de ascensor de 630 kg u 800 kg con anchos entre 1100 mm y 1350 mm y profundidades de 1400 mm. Este diseño dimensional satisface las necesidades básicas de los pasajeros al tiempo que garantiza la adaptabilidad del ascensor en los edificios.
Por el contrario, los ascensores de villas se centran más en la comodidad y el lujo. Por lo tanto, las cabinas de los ascensores de las villas suelen ser más grandes, con anchos de hasta 1600 mm o incluso más, profundidades de más de 1400 mm y alturas personalizadas según el diseño del edificio y las necesidades del cliente. Este diseño dimensional no sólo mejora la comodidad de los pasajeros sino que también muestra el lujo de las villas.
Las dimensiones del hueco y de las puertas también son factores esenciales a la hora de seleccionar ascensores de pasajeros. Las dimensiones del hueco suelen ser ligeramente mayores que las dimensiones de la cabina para garantizar un funcionamiento y mantenimiento sin problemas del ascensor. Las dimensiones de las puertas se relacionan con la conveniencia de la entrada y salida de los pasajeros, siendo las dimensiones comunes de las puertas de los ascensores de pasajeros 800 mm de ancho y 2000 mm de alto o más.
2. Ascensor de observación

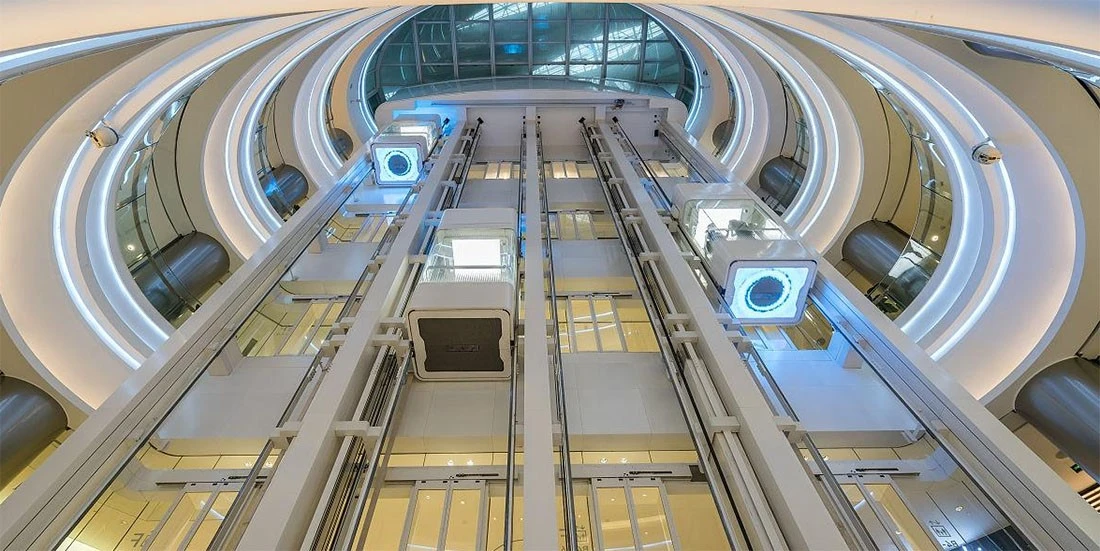

En lugares exclusivos como centros comerciales, hoteles y oficinas,ascensores de observaciónSon atracciones y atracciones principales. Están dimensionados a medida para las necesidades de cada lugar. Normalmente, miden 1600-2000 mm de ancho, 1500-2000 mm de profundidad y varían en altura. Esto hace que los viajes sean acogedores y muestra su sensación de amplitud y lujo.
Los ascensores panorámicos destacan por sus huecos y paredes transparentes. Están hechos de vidrio transparente y resistente para una vista completa. En el interior, se centran en la comodidad y el estilo, adaptándose a ambientes de alta gama.
3. Ascensor hospitalario
Ascensores hospitalariosson más grandes para mover cosas como camas de hospital y camillas. Suelen tener al menos 1600 mm de ancho y 2400 mm de profundidad. La altura se ajusta para adaptarse al equipo, manteniéndolo seguro durante el viaje.
Las camas y camillas de hospital influyen directamente en las dimensiones de los ascensores médicos. Para garantizar que estos dispositivos puedan entrar y salir de los ascensores sin problemas y de forma segura, las cabinas de los ascensores médicos deben ser lo suficientemente espaciosas. Además, los diseños de las puertas de los ascensores deben considerar el ancho y la altura del equipo médico para garantizar que puedan pasar sin problemas.
El diseño sin barreras también es importante en los ascensores médicos. Para acomodar a los pacientes con problemas de movilidad y al personal médico, los ascensores de los hospitales suelen estar equipados con instalaciones sin barreras, como espacios amplios para automóviles, botones de llamada en posición baja y pasamanos. Estos diseños no sólo mejoran la comodidad del ascensor sino que también demuestran cuidado y respeto por grupos especiales.
4. Elevación de carga
A elevador de cargaLa capacidad de carga coincide con las dimensiones del vehículo. Para cargas de 500 kg a 3000 kg, los vagones miden 1200-1600 mm de ancho, 1400-2000 mm de profundidad y las alturas varían. Cargas más grandes significan autos más grandes.
En almacenes y fábricas, los elevadores de carga son más anchos y profundos (más de 2000 mm) para mover equipos pesados. En oficinas y centros comerciales, son más pequeños para aprovechar mejor el espacio.
Los ascensores especiales, como los de coches, necesitan dimensiones personalizadas basadas en las dimensiones de la cabina. Los elevadores de automóviles suelen tener más de 2500 mm de ancho, 5000 mm de profundidad y las alturas varían según los edificios y la altura de los automóviles. Esto garantiza movimientos suaves y seguros del vehículo.
Factores que influyen en las dimensiones del ascensor y guía de selección
1. Análisis del propósito del edificio y del flujo de personas
El propósito de un edificio es el factor principal para determinar las dimensiones del ascensor. En edificios de oficinas comerciales, centros comerciales, hospitales y otros lugares con un flujo denso de personas, los ascensores deben tener una gran capacidad de carga y una capacidad de respuesta rápida.
Por lo tanto, las dimensiones del automóvil deben diseñarse más espaciosas para hacer frente a la demanda de pasajeros durante las horas punta. Al mismo tiempo, se debe considerar el sistema de control de grupos de ascensores para optimizar la programación de los ascensores y reducir los tiempos de espera de los pasajeros.
Paraedificios residencialesEn espacios de oficinas pequeños, la frecuencia de uso de los ascensores es relativamente baja, pero la racionalidad del diseño de las dimensiones también es importante. Al tiempo que se garantiza que se satisfagan las necesidades básicas de transporte, la dimensión del ascensor se puede reducir adecuadamente para ahorrar espacio y reducir costos.
2. Necesidades funcionales y consideraciones técnicas para la seguridad
La dimensión de los ascensores depende de lo que hacen. En el caso de los ascensores médicos, es necesario que sean más grandes para camas y camillas, con soportes especiales. Los controles deben ser flexibles y estables para los hospitales.
La seguridad es clave en el diseño de ascensores. Deben cumplir estándares de seguridad en cuanto a peso, velocidad y frenado. Además, necesitan salidas de emergencia, protección contra incendios y medidas anticaídas para escapadas rápidas.
3. Métodos para medir las dimensiones del ascensor y consideraciones de precisión
Para medir las dimensiones del ascensor con precisión, utilice herramientas de alta precisión como láseres y cintas métricas. Siga las pautas del fabricante. Asegúrese de conocer las dimensiones exactas del hueco, el vagón y las puertas. Esto garantiza que el ascensor se ajuste bien durante la instalación y el uso.
4. Durante el proceso de medición, también se deben tener en cuenta los siguientes puntos:
Garantizar la seguridad y estabilidad del entorno de medición para evitar accidentes durante el proceso de medición.
Mida las dimensiones del hueco, la cabina y las puertas del ascensor varias veces y tome el promedio para mejorar la precisión.
Considere los errores de instalación y el espacio reservado durante el proceso de instalación del ascensor para garantizar que el ascensor funcione normalmente después de la instalación.
Guía para la medición de dimensiones de ascensores y control de errores
1. Pasos para medir las dimensiones internas del automóvil
● Establecer puntos de medición: Primero, asegúrese de saber dónde comenzar y detener la medición para obtener resultados precisos.
● Medir las dimensiones interiores: Utilice una herramienta precisa como un láser o una cinta métrica para obtener el ancho y la profundidad dentro del ascensor. Asegúrate de que nada bloquee el camino.
● Medir altura: Mida la altura desde la parte inferior hasta la parte superior del automóvil, teniendo en cuenta el impacto de las decoraciones del techo o los equipos de iluminación en la altura.
● Registrar datos: Registre detalladamente los resultados de la medición, incluidos valores específicos de ancho, profundidad y altura.
2. Medición deejeDimensiones y consideraciones
● Medir el ancho y la profundidad del eje: Deje suficiente espacio para la estabilidad según las dimensiones del automóvil.
● Medir la altura del eje: Obtenga la altura de abajo hacia arriba, considerando los rieles guía, los topes y las necesidades aéreas.
● Ajustar el eje al edificio: Asegúrese de que las dimensiones del eje coincidan con las del edificio para evitar daños durante la instalación.
● Reservar espacio: Al medir las dimensiones del hueco, reserve suficiente espacio para dar cabida a errores y requisitos durante la instalación, operación y mantenimiento del ascensor.
3. Precauciones y control de errores en la medición
● Utilice herramientas de medición de alta precisión: Garantice la precisión de los resultados de medición y reduzca los errores.
● Mida varias veces y encuentre el promedio: Mida lo mismo varias veces y utilice el promedio para mayor precisión.
● Adaptarse al entorno: Considere la temperatura y la humedad al medir y haga las correcciones necesarias.
● Condiciones de medición de registros: Registre detalladamente las condiciones ambientales y el estado de las herramientas de medición durante la medición para su posterior análisis y control de errores.
La importancia de las dimensiones estándar de los ascensores radica en proporcionar estándares y especificaciones unificadas para la selección, instalación y operación de los ascensores. Ya sean las dimensiones internas de la cabina, las dimensiones del hueco o las dimensiones de la puerta, todas deben seguir ciertos estándares para garantizar la compatibilidad y seguridad del ascensor. Estas dimensiones estándar ayudan a los fabricantes a construir y comprobar la calidad, y permiten a los arquitectos planificar la distribución de los ascensores.
